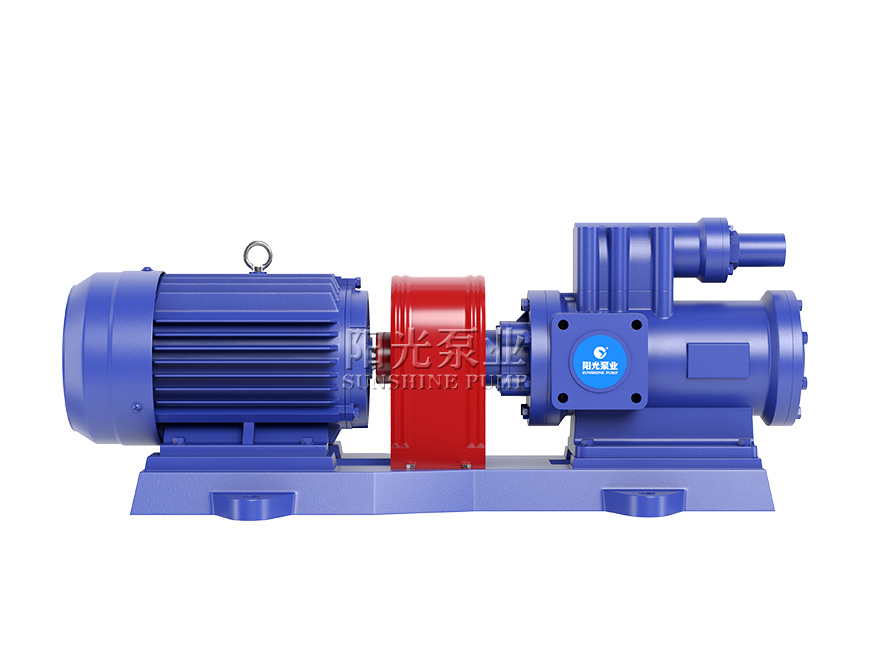

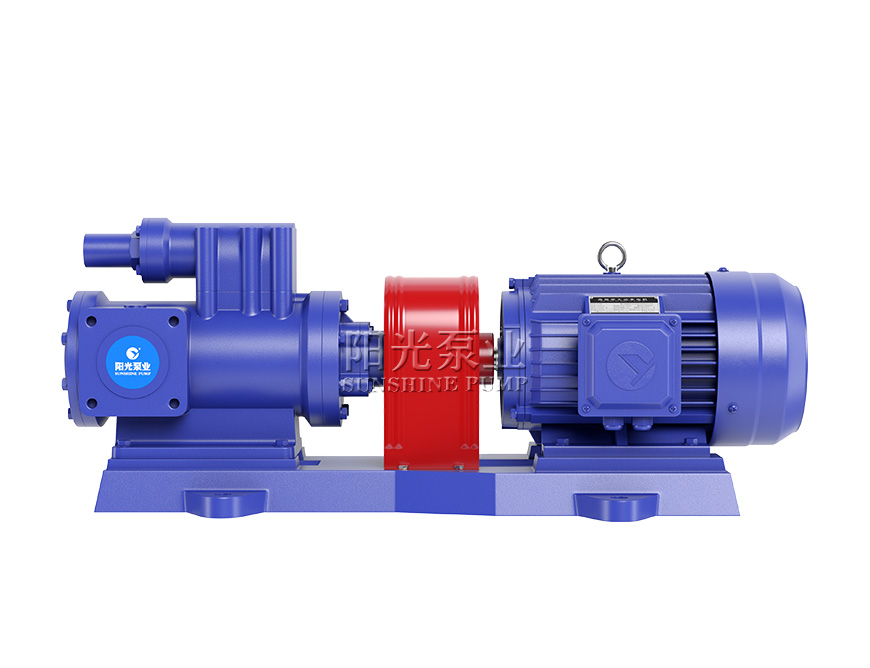

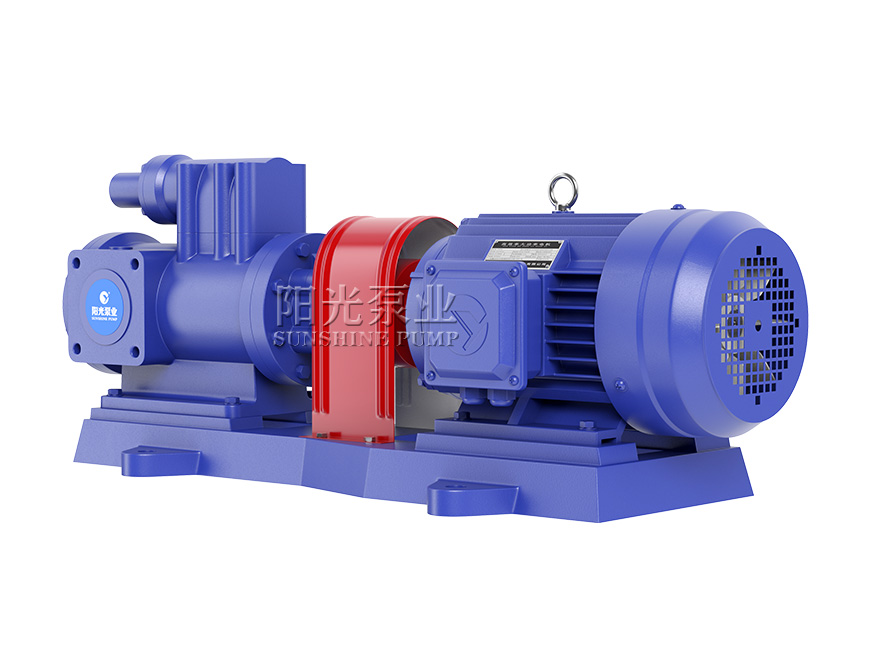

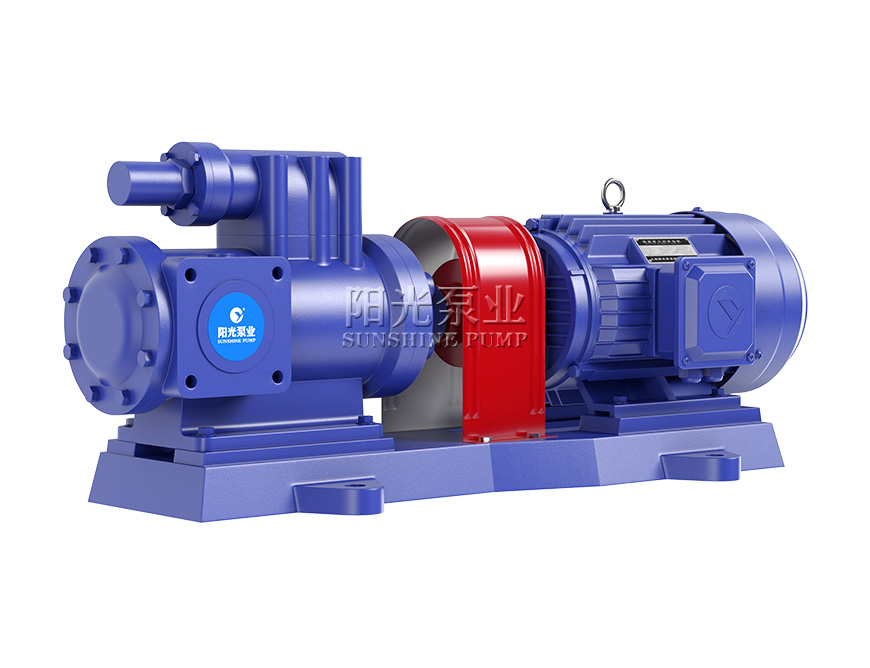

3G三螺杆泵

能直线连续输送，无搅拌，无脉动

免费电话 在线咨询 资料下载

高级工程师
专业为您选型报价

免费电话，无需话费，输入立即沟通

免费电话 在线咨询

 点击立刻咨询

正在呼叫您将接收到 021开头的回拨电话请稍后!

上海阳光泵业提示您：

请输入正确的手机号码！

确定

产品简介

上海阳光泵业三螺杆泵包括3G通用型，3GC船用型及特殊型。三螺杆泵是转子式容积泵，由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合，得以在泵的进出口之间形成数级动密封腔室，这些动密封腔室将不断把液体由泵进口轴向移动到泵出口，并使所输液体逐级升压，从而形成一个连续、平稳、轴向移动的压力液体。

产品特点

·介质为直线连续输送，无搅拌，无脉动。
·振动小，噪音低。
·压力高、效率高。
·结构简单，拆装方便。
·体积小重量轻。
·磨损轻微，寿命长。

适用范围

·用来输送温度≤150℃，粘度5-760cSt，不含固体颗粒，无腐蚀性，具有润滑性能的介质。
·适用压力范围：0.6-2.5MPa。
·适用流量范围：0.6-123m³/h。
·主要用于燃油输送、液压工程、船舶工程，石化及其他工业。

三维模型

产品

3G三螺杆泵

型号

3G25*4-46 

3G25*4-46
3G30*4-46
3G36*4-46
3G42*4-46
3G70*2-46

 模型下载

性能参数

型号	排出压力	流量（m³/h）	转速	必须汽蚀	效率	电动机
型号	排出压力	流量（m³/h）	(r/min)	余量	效率	功率（kW）	型号
25*4-46	1	0.8	1450	4	62	0.75	Y802-4
	2.5	0.6	1450	4	60.5	1.5	Y90L-4
	1	2	2900	4.5	59.4	1.5	Y902-2
	2.5	1.6	2900	4.5	69	3	Y100L-2
25*6-46	4	0.6	1450	3.5	45	2.2	Y100L1-4
	6	0.4	1450	3.5	32	3	Y100L2-4
	4	1.6	2900	4	52	4	Y112M-2
	6	1.4	2900	4	47	5.5	Y132S4-2
30*4-46	1	1.6	1450	4.5	63.5	1.1	Y90S-4
	2.5	1.2	1450	4.5	61	2.2	Y100L1-4
	1	3.6	2900	5	60	2.2	Y90L-2
	2.5	3.2	2900	5	69	4	Y112M-2
36*4-46	1	2.8	1450	5	66	2.2	Y100L1-4
	2.5	2.4	1450	5	66.5	4	Y112M-4
	1	6.5	2900	5.5	60.5	4	Y112M-2
	2.5	6	2900	5.5	72	7.5	Y132S2-2
36*6A-46	4	2.4	1450	5	56	5.5	Y132S-4
	6	2	1450	5	43	11	Y160M-4
	4	6	2900	5.5	67	15	Y160M-2
	6	5	2900	5.5	54	18.5	Y160L-2
42*4-46	1	4.8	1450	5	62	4	Y112M-4
	2.5	4.2	1450	5	73	5.5	Y132S1-4
	1	10.5	2900	5.5	61	5.5	Y132S1-2
	2.5	10	2900	5.5	72	15	Y160M2-2
45*4-46	1	6.3	1450	5	70	3	Y100L2-4
	2.5	5.9	1450	5	74	7.5	Y132M-4
	1	13.5	2900	5.5	60	7.5	Y132S2-2
	2.5	13	2900	5.5	75	15	Y160M2-2
50*2-46	0.6	8.2	1450	5	52	3	Y100L2-4
	0.8	7.5			53	4	Y112M-4
	1	6.5			55	5.5	Y132S-4
	0.6	17.5	2900	5.5	53	5.5	Y132S1-2
	0.8	16			54	7.5	Y132S2-2
	1	15			57	11	Y160SM-2
60*4-46	1	15.5	1450	5	71.3	11	Y160M-4
	2.5	14.5	1450	5	74	15	Y160L-4
	1	32	2900	5.5	63	18.5	Y160L-2
	2.5	31.5	2900	5.5	77	37	Y200L2-2
70*2-46	0.6	24	1450	5	74	7.5	Y132M-4
	1	23.5			75	11	Y160M-4
	1.6	22.5			76	15	Y160L-4
70*4-46	1	24.5	1450	5	72.5	18.5	Y180M-4
70*4-46	2.5	23.5	1450	5	79	30	Y200L-4
80*2-46	0.6	36.5	1450	5	72	11	Y160M-4
	1	35			75.5	18.5	Y180M-4
	1.6	34.5			76.5	22	Y180L-4
80*4-46	1	37	1450	5.5	72	30	Y200L-4
80*4-46	2.5	35	1450	5.5	78.1	45	Y225M-4
85*2-46	0.6	28	970	5	60	11	Y160M-6
	0.8	26			62	15	Y180M-6
	1	25			65	15	Y180L-6
	0.6	43	1450	5.5	62	15	Y160M-4
	0.8	41			65	18.5	Y180M-4
	1	40			70	22	Y180L-4
100*2-46	0.6	72.5	1450	5	73	22	Y225S-4
	1	71			77	37	Y225M-4
	1.6	60.5			79	45	Y250M-4
100*4-46	1	72.5	1450	5.5	73	55	Y250M-4
100*4-46	2.5	70	1450	5.5	78.5	75	Y280S-4
110*2-46	0.6	94	1450	5.5	73	30	Y200L-4
110*2-46	1	90	1450	5.5	77	45	Y225M-4
110*4-46	1.6	94	1450	5.5	73	75	Y280S-4
110*4-46	2.5	90	1450	5.5	78	90	Y280M-4
S100*2-46	0.6	90	970	5	76	30	Y225M-6
	1	80	970	5	79	55	Y250M-6
	0.6	146	1450	5.5	72	45	Y225M-4
	1	132	1450	5.5	80	90	Y250M-4
S100*3-27	0.6	72	1450	6	62	22	Y180M-4
	1	70			72	55	Y250M-4
	1.6	69			74	75	Y280M-4
S120*3-27	0.8	123	1450	6	74.5	55	Y180M-4
	1.5	120			76	90	Y250M-4
	2.5	115			78.5	132	Y280M-4
