IH型不锈钢化工离心泵

用于输送各种腐蚀的或不允许污染的类似于水的介质

IH型不锈钢化工离心泵 三维视频
点击播放
产品简介

上海阳光泵业IH型化工泵是单级单吸悬臂式离心泵,供输送不含固体颗粒具有腐蚀性、粘度类似水的液体,其标记额定性能点和尺寸等效采用国际标准,是一种用以取代F型耐腐蚀泵更新换代的节能产品,具有性能范围广、效率高、“三化”水平高和维修方便等特点,泵体材质可选不锈钢304、不锈钢316L和双相钢。

产品特点

IH型系列泵有29个基本型,其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后,达112个规格。其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。泵盖通过止口固定在中间支架上,然后通过泵体与中间支架止口的联接把泵盖夹紧在中间,泵体是轴向吸入,径向排出,脚支承式,可直接固定在底座上。悬架部件通过止口固定固定在中间支架上,并用悬架支架支撑在底座上。为拆卸方便,设计了加长联轴器,检修时可以不拆卸进出口联接管路,泵体和电动机。只需拆下联轴器的中间联接件,即可退出转子部件进行检修。

轴封形式

泵的密封型式采用机械密封,由用户根据需要适用,同时根据需要制作密封空腔尺寸和其他结构的轴封型式,如带波纹管的机械密封和副叶轮密封等等。

·机械密封:单端面机械密封和双端面机械密封两种型式,密封腔内通入一定压力的水,冲洗磨擦两端面,同时起冷却作用。

适用范围

·输送温度在-20℃~105℃的各种腐蚀的或不允许污染的类似于水的介质。

·适用于化工、石油、冶金、电站、食品、制药、环保、废水处理和合成纤维等行业。

结构图纸

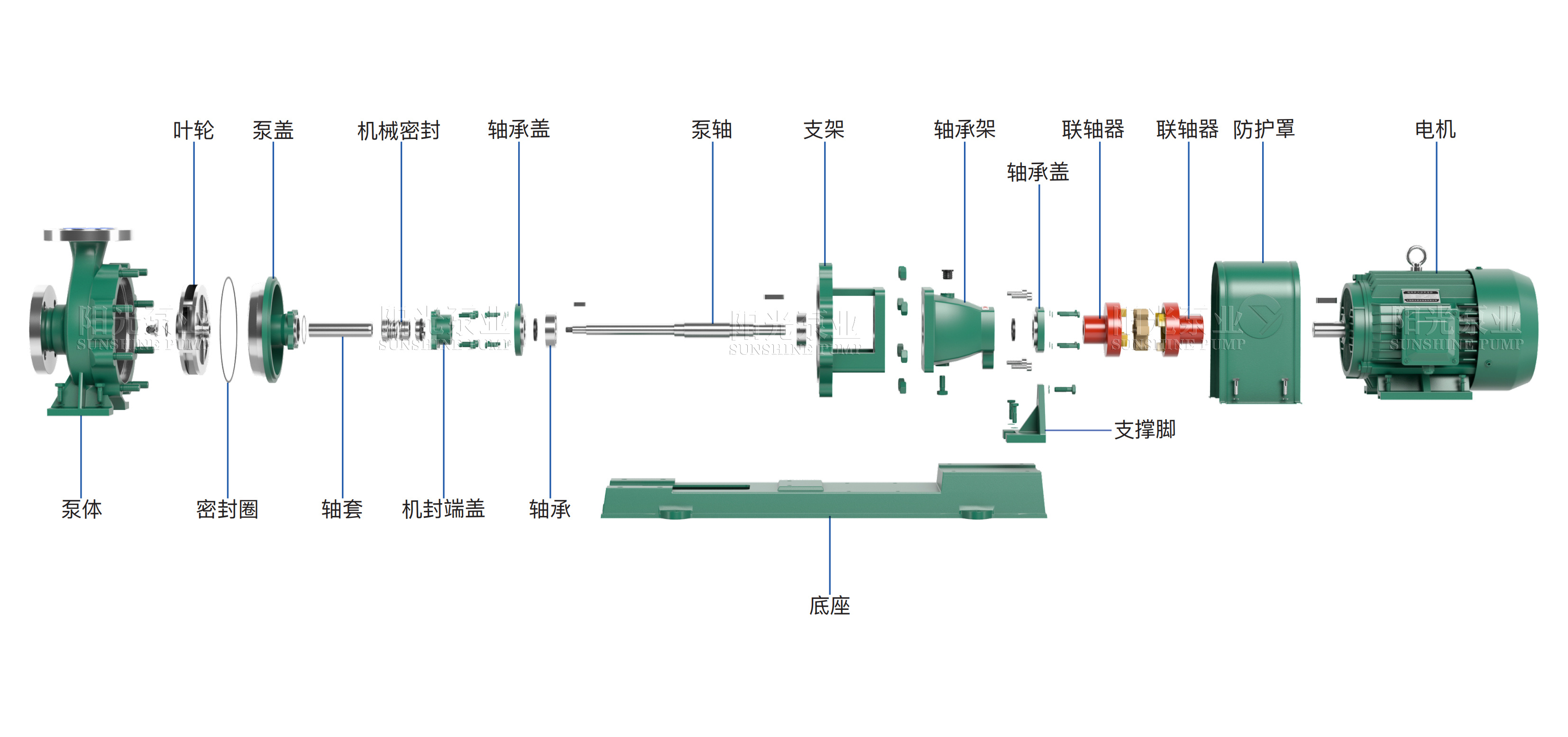

IH型不锈钢化工离心泵-爆炸图(带水印-16号)

性能参数

序号 型 号 流量
(m³/h)
扬程
(m)
转速
(r/min)
电机功率
(kW)
进出口径
(mm)
1IH25-20-1253.62029002.225×20
2IH25-20-1603.63229003
3IH25-20-200A3.64029004
4IH25-20-2003.65029005.5
5IH25-20-250A3.67029007.5
6IH25-20-2503.680290011
7IH32-25-12552029002.232×25
(或20)
8IH32-25-16053229003
9IH32-25-200A54029004
10IH32-25-20055029005.5
11IH32-25-250A57029007.5
12IH32-25-250580290011
13IH40-25-1257.22029002.240×25
(或32)
14IH40-25-1607.23229003
15IH40-25-200A7.24029004
16IH40-25-2007.25029005.5
17IH40-25-250A7.27029007.5
18IH40-25-2507.280290011
19IH50-32-125A5.74.114500.5550×32
21IH50-32-1256.3514500.55
20IH50-32-125A11.316.429001.5
22IH50-32-12512.52029002.2
23IH50-32-12512.52029003
24IH50-32-160A5.76.614500.55
26IH50-32-1606.3814500.75
25IH50-32-160A11.326.429002.2
27IH50-32-16012.53229003
28IH50-32-16012.53229004
29IH50-32-200A5.710.314500.75
31IH50-32-2006.312.514501.1
30IH50-32-200A11.34129004
32IH50-32-20012.55029005.5
33IH50-32-20012.55029007.5
34IH50-32-250B5.715.514501.5
36IH50-32-250A5.917.514501.5
38IH50-32-2506.32014502.2
35IH50-32-250B116229007.5
37IH50-32-250A11.77029007.5
39IH50-32-25012.580290011
40IH65-50-125A11.34.114500.5565×50
42IH65-50-12512.5514500.55
41IH65-50-125A22.716.529002.2
43IH65-50-125252029003
44IH65-50-125252029004
45IH65-50-160A11.36.614500.55
47IH65-50-16012.5814500.75
46IH65-50-160A22.726.529004
48IH65-50-160253229005.5
49IH65-50-160253229007.5
50IH65-40-200A11.310.314501.165×40
52IH65-40-20012.512.514501.5
51IH65-40-200A22.74129007.5
53IH65-40-2002550290011
54IH65-40-250B1115.514501.5
56IH65-40-250A11.717.514502.2
58IH65-40-25012.52014502.2
55IH65-40-250B2262290011
57IH65-40-250A23.475290011
59IH65-40-2502580290015
60IH65-40-2502580290018.5
61IH65-40-315B1124.114503
63IH65-40-315A11.32814503
65IH65-40-31512.53214504
62IH65-40-315B2296.5290018.5
64IH65-40-315A23.4109.5290022
66IH65-40-31525125290030
67IH65-40-31525125290037
68IH80-65-125A22.64.129000.5580×65
70IH80-65-12525529000.75
69IH80-65-125A43.516.529004
71IH80-65-125502029005.5
72IH80-65-125502029007.5
73IH80-65-160A22.66.614500.75
75IH80-65-16025814501.1
74IH80-65-160A45.426.429007.5
76IH80-65-1605032290011
80IH80-50-200505029001580×50
81IH80-50-2005050290018.5
78IH80-50-200A45.341290011
79IH80-50-2002512.514502.2
77IH80-50-200A22.710.314501.5
87IH80-50-2505080290022
88IH80-50-2505080290030
85IH80-50-250A4770.5290018.5
83IH80-50-250B4462290015
86IH80-50-250252014503
84IH80-50-250A23.417.614503
82IH80-50-250B2215.514502.2
94IH80-50-31550125290037
92IH80-50-315A47110290030
90IH80-50-315B4497290030
93IH80-50-315253214505.5
91IH80-50-315A23.528.314505.5
89IH80-50-315B2224.214505.5
95IH100-80-12510020290011100×80
96IH100-80-125A921729007.5
101IH100-80-16010032290018.5
100IH100-80-16010032290015
98IH100-80-160A9126.5290011
99IH100-80-16050814502.2
97IH100-80-160A45.56.614501.5
106IH100-65-20010050290030100×65
105IH100-65-20010050290022
103IH100-65-200A9141.5290018.5
104IH100-65-2005012.514503
102IH100-65-200A45.510.314502.2
108IH100-65-25010080290037
110IH100-65-250A93.570290030
112IH100-65-250B8862290030
107IH100-65-250502014505.5
109IH100-65-250A45.517.414504
111IH100-65-250B4415.514504
115IH100-65-315100125290075
117IH100-65-315A93.5109290055
118IH100-65-315B8897290045
114IH100-65-3155032145011
113IH100-65-315503214507.5
116IH100-65-315A46.52814507.5
120IH125-80-16015028290030125×80
119IH125-80-16015028290022
121IH125-80-160A14024290018.5
125IH125-100-20020050290045125×100
126IH125-100-20020050290055
123IH125-100-200A18241.5290037
124IH125-100-20010012.514505.5
122IH125-100-200A9110.314504
130IH125-100-25020080290075
128IH125-100-250A186.569.5290055
131IH125-100-250B175.561.5290045
129IH125-100-25010020145011
127IH125-100-250A9317.414507.5
137IH125-100-3152001252900110
135IH125-100-315A180109290090
133IH125-100-315B17596290075
136IH125-100-31510032145015
134IH125-100-315A9027.3145011
132IH125-100-315B87.524145011
138IH125-100-40010050145030
139IH125-100-400A9141145022
140IH150-125-25020020145018.5150×125
141IH150-125-25020020145022
143IH150-125-31520032145030
144IH150-125-31520032145037
142IH150-125-315A18225.5145022
145IH150-125-40020050145045
146IH150-125-40020050145055
147IH150-125-400A18241145037
149IH200-150-25040020145037200×150
150IH200-150-25040020145045
148IH200-150-250A36316.2145030
152IH200-150-31540032145045
153IH200-150-31540032145055
151IH200-150-315A36325.5145037
155IH200-150-40040050145075
156IH200-150-40040050145090
154IH200-150-400A36341145055
